双吸泵节能

  • 产品时间:2021-01-15 14:15

简要描述:

详细介绍

高效节能定制水泵(专利号:ZL201520676487.5)

产品简介:

“高效节能定制水泵”通过流体力学软件对叶轮、流道,吸水室、压水室内部进行三维流场数值模拟,优化流道内的流态和能量分布,经模拟设计的水泵采用“流体变线蜗壳低磨损技术”、“三元流叶轮”、“叶轮纳米级精磨”等高新技术,提高循环水泵使用效率,经过优化后的水泵效率同比传统方法设计有了大幅度的提升。节能效果可达15%-60%。

高效节能定制水泵是根据水泵实际运行的工况进行专门设计的非标设备。我们根据现场的工况进行定制不同规格、不同转速的水泵,从而保证水泵在高效区运行。而一般水泵叶轮受水泵制造的影响,很难满足现场需求,也无法保证水泵在高效区工作,从而造成能源的浪费。


技术原理

高效节能定制水泵最基本的原理是通过优化水泵的水力设计、结构设计及提高产品的制造精度来提高水泵本身的效率,再根据水泵现场运行的工况条件量身定制高效节能水泵来匹配整个循环水系统,使水泵处在最佳工况条件下运行从而达到节能降耗的目的。

高效节能定制水泵的设计是通过对水泵进出水流道、叶轮、壳体、导叶等整体泵装置流场数值模拟计算,对整个装置在不同工况下的水力损失进行分析,优化设计,综合调整;通过对流体系统中当前水泵运行数据的系统分析、研究系统存在的不利因素,了解循环水系统的运行规律;凭借专有模拟计算软件及技术对水泵的实际运行工况进行分析,研究、结合循环水系统的管路特性,准确判断整个循环水系统中引起系统高能耗的原因。通过整改目前管网存在的不利因素,采用系统纠偏优化技术,根据系统流体力学特性,构建流体力学模型,结合系统运行负荷,并按照最佳工况参数量身设计、依据“壳随叶动”技术开模定做“高效节能水泵”及相应的配件,替换目前处于高功耗、低效率运行的水泵,实现系统优化、消除“无效能耗”,提高水泵自身效率及系统输送效率,达到最佳节能效果。

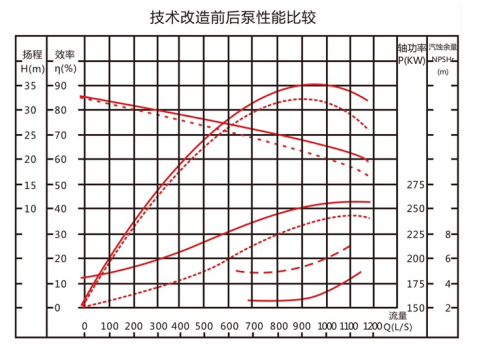

技术优点

目前,我公司拥有多项水泵研发相关的实用新型专利,水泵加工工艺系统规范、加工设备数控化,在节能环保行业处于领先地位。

“高效节能定制水泵”, 采用“流体变线蜗壳低磨损技术”、“三元流叶轮”、“叶轮纳米级精磨”、“壳随叶动”等高新技术减小了相关零件的磨损,降低了故障率,减少维修,增大了泵组运行的平稳性、可靠性,提高了使用寿命,经过优化后的水泵效率同比传统方法设计有了大幅度的提升,技改后的水泵节能率可达15%-60%。

高效节能定制水泵力量与美的外形,兼顾效率与汽蚀的性能内在,将传统技术与国外先进‘技术相结合最终研制而成,目前产品已获得ISO140001环境管理体系认证及ISO9001质量认证。节能效果相比同行业有较明显的优势,高效节能定制水泵的优势在于:


1.高效率,高效节能,低碳环保

2.长寿命,降低运营成本,持久耐用

3.无泄露,安全可靠

4.汽蚀低,减少开挖深度成本

5.振动小,噪音低稳定可靠

6.易维护,缩短时间消耗,减少劳动力成本

7.多规格,降低昂贵的配件成本

技术特点

性能指标高,覆盖范围广

该系列产品兼顾高效率和低汽蚀,效率高且高效区宽。性能全面高于节能标准及国内其它厂家产品,部分型号效率高于外资品牌,汽蚀性能优于国家标准。该系列产品的参数能全面覆盖目前市场上各主要生产厂家产品,是型号最多最全的产品系列。

创新的设计思维

三维水力结构一体化设计,从水体建模、水力优化分析、三维结构设计到三维软件虚拟工厂试装,一气呵成。设计过程除做水力、结构、力学、振动等全面分析计算外,兼顾最合理的结构布局及高运行可靠性。


结构特性及优势:

1.轴封体通用性部件互换,提高性能;

2.轴承体分半式脉络化,设计更加紧凑;

3.双吸泵密封环结构加宽,降低震动;

4.壳体三维一体化结构设计,运行更加可靠;

5.创新了交错式U型出口的叶轮结构,使得泵体更加美观;

6.水泵型号丰富,泵体依据可调型叶轮量身定做,保证水泵效率最高;

7.交错式叶轮加凸托式泵座中心支撑泵体,充分降噪并延长叶轮使用寿命;








分半式脉络轴承体结构形式

引进了国外优秀水力模型并结合公司实际情况,将轴承体优化为分半式脉络结构,使得水泵具有振动低、噪音 小等良好的运行性能。

1、上、下分半式轴承体结构装配及拆卸维护、修理更为方便。

2、下轴承体结构设计更为巧妙,底部设置有筋板,不仅使轴承体的强度增强,且筋板还能起到排热散热的作

用。

 3、油脂两侧加注结构润滑充分可靠;稀油循环冷却、润滑腔室大、油温低、防磨防锈、润滑充分。

 4、油脂与稀油均由高等级抗磨损骨架油封密封;在线加油、振动噪音低、稳定可靠、确保机械效率。




凹托式泵座半中心支撑结构形式

泵体侧壁增设流量计测点凸台:研发测试过程中,实时准确掌握测试泵的流量参数,确保研发产品各运行工况 参数准确可靠----开创行业先河!

1、由传统的底脚支撑方式更改设计为凹托式泵座半中心支撑方式,使泵的运行性能更好,振动小、噪音低且运行平稳可 靠,转子所有零部件寿命长。

2、支座—凹托式钢制焊接支座耐冲击、韧性好、满足多工况下机组荷载要求、安装维护方便,有效避免铸造底座产生的 夹砂、缩孔、裂纹等缺陷导致的振动现象。




互换通用性轴封体部件

填料与多种机封互换通用性结构,内设凹槽回水冷却、润滑轴封腔,保证机械与容积效率;配置分半自锁式填 料压盖,既避免传统结构润滑互换不便又减少了如德资庞大密封体繁换结构。

泵轴设计

1、轴粗轴短,刚性好;
2、轴承跨距小、挠度小; 3、轴全封闭,不锈蚀,不腐蚀; 4、等径轴,应力集中小、抗振好; 5、泵轴标配材质为40Cr/2Cr13,抗拉抗扭强度高;




技术参数

高效节能定制水泵是根据水泵实际运行工况进行专门设计的非标设备。根据现场的工况进行定制不同规格、不 同转速的水泵,从而保证水泵在高效区运行的高效节能定制水泵,根据不同客户需求,可提供近万种规格。

水泵转速:298、372、490、585、740、990、1480和2960r/min
流量范围:5-50000m3/h
扬程范围:5-400m
温度范围:液体最好温度≤80°C(-120°C),环境温度一般≤50°C 进出口直径:100-1600mm,其法兰符合GB/T17241.6 PN1.0(名义扬程≤75m)、GB/T17241.6

PN1.6(名义扬程>75m),并可与下列标准同级法兰配合使用:BS 4504、ISO 7005.1、DIN 2533。

应用领域

高效节能定制水泵适应多种水质,根据不同的流体形态配备相适应的材质,高效节能定制水泵可广泛应用于:城市给 排水、中央空调循环水,冷却循环水,工程系统中循环供水、锅炉供水、工业给排水、水利灌溉,特别适用于钢铁、热电、化工、化纤、冶炼、水厂、石油、医药、焦化、电镀等厂,高效节能定制水泵采用耐磨耐腐蚀材料,使用寿命更长。

高效节能定制水泵安装方式
